Service für Schleuderradstrahlanlagen

Ihr Servicepartner für Strahlanlagen.
Hersteller­unabhängig. Dokumentiert.

Lampe Strahltechnik betreut Schleuderradstrahlanlagen aller gängigen Hersteller – bundesweit, von der Inspektion über die Turbineneinstellung bis zur Instandsetzung. Jeder Einsatz wird mit Fotos und Messwerten dokumentiert und in der Anlagenakte festgehalten. So bleiben Zustand, Verschleiß und anstehende Maßnahmen jederzeit nachvollziehbar.

01578 763 27 11 So arbeiten wir
HerstellerunabhängigService für Anlagen aller gängigen Hersteller
DokumentiertEinsatzbericht mit Fotos und Messwerten
BundesweitSitz in Damme, Einsätze in ganz Deutschland
Turbinen-Einstellhilfe · Demo
Arbeitsweise

Strukturierte Serviceeinsätze
mit nachvollziehbarem Ergebnis.

Ob Inspektion, Turbineneinstellung oder Instandsetzung: Jeder Einsatz folgt einem festen Ablauf – mit definiertem Anlass, dokumentierten Befunden und einem Ergebnis, das Ihre Instandhaltung jederzeit nachlesen kann.

1

Anlass klären

Anlage, Störung und Vorgeschichte werden vor Arbeitsbeginn aufgenommen. Frühere Befunde und Einstellwerte liegen aus der Anlagenakte vor.

2

Zustand erfassen

Fotos je Baugruppe, Zählerstände, Motorströme, Einstellwinkel und Messwerte – direkt an der Anlage erfasst und mit Datum versehen.

3

Einstellen & instand setzen

Turbinen einstellen, Verschleißteile tauschen, Ursachen beheben. Der Zustand vor und nach der Maßnahme wird dokumentiert.

4

Bericht & Folgemaßnahmen

Sie erhalten einen Einsatzbericht. Offene Punkte – Nachbestellungen, Angebote, Prüfungen beim nächsten Einsatz – werden darin festgehalten und nachverfolgt.

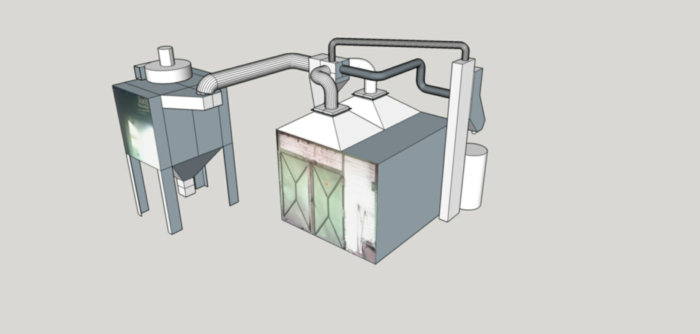

Anlagenakte

Digitale Anlagenakte: Zustand, Einstellwerte und Historie an einem Ort.

Ihre Anlage wird Baugruppe für Baugruppe erfasst – Turbinen, Becherwerk, Schnecken, Sichter, Entstaubung. Mit jedem Einsatz wird die Akte fortgeschrieben. Veränderungen gegenüber dem letzten Einsatz sind so unmittelbar erkennbar.

Aufbau & verbaute TeileBaugruppen, Turbinentypen und Verschleißteile – exakt zugeordnet zu Ihrer Anlage.
Strahlstunden mit HistorieBetriebs- und Strahlstunden werden bei jedem Einsatz erfasst. Laufleistung und Verschleiß lassen sich so über die Zeit vergleichen.
Einstellwerte mit DatumTurbinenwinkel, Motorströme und Messwerte bleiben mit Datum erhalten – nachvollziehbar über Jahre.
Demo-Daten – nur zur VeranschaulichungStrahlstunden je Einsatz
Inspektion

Inspektion nach festen Prüfpunkten – Baugruppe für Baugruppe.

Jede Baugruppe wird nach festgelegten Prüfpunkten mit Fotos und Messwerten bewertet. Nicht jedes Bauteil wird dafür demontiert: Wo keine Sichtprüfung möglich ist, wird der Zustand aus Messwerten abgeleitet – und im Bericht als abgeleiteter Befund gekennzeichnet. Beispiel einer Inspektion:

Demo-Daten – nur zur Veranschaulichung Beispielanlage, alle Befunde und Werte erfunden.

DEMO-DATEN

An Ihrer Durchlaufanlage A wurden Arbeiten durchgeführt. Drei Punkte sind abgeschlossen, einer bleibt offen. Die Einzelheiten finden Sie nachfolgend in diesem Bericht.

Turbinen: Leistung und Einstellwinkel
TurbineTypkWNenn ALeerlauf AStrahlen AAuslastung
T1C 3801122819 79 %
T2C 3801122821 93 %
T3C 3801122820,5 89 %
T4C 3801122812 29 %
TurbineDrehrichtungWinkel vorherWinkel eingestelltBewertung
T1links−5°−30°i. O.
T2rechts+30°–i. O.
T3links−55°−30°i. O.
T4rechts+30°–i. O.
Feststellungen

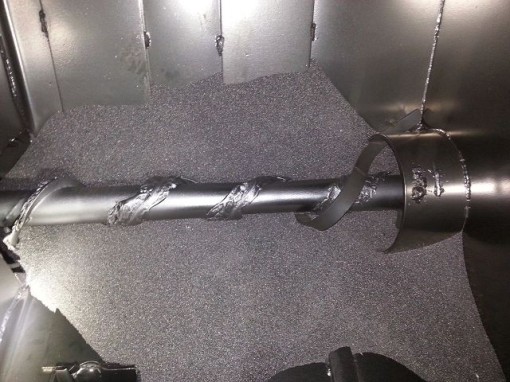

Verschleiß an der Förderschnecke
FörderschneckeVerschleiß an den Wendeln, Foto mit Kommentar
Verschlissene Wurfschaufel: Schaufelboden ausgewaschen, Abwurfkante ausgebrochen
T4 · Wurfschaufelnverschlissen, Strom nur noch 12 A – Satz angeboten
Einsatzbericht

Einsatzbericht mit Befunden, Messwerten und Empfehlungen.

Strukturiert und in Tabellenform: Ihre Instandhaltung erkennt auf einen Blick, welche Arbeiten ausgeführt wurden und welche Maßnahmen als Nächstes anstehen.

Eingeordnete FotosJedes Foto ist zugeordnet: Befund, ausgeführte Reparatur oder Information.
Einstellprotokoll als TabelleAlter und neuer Wert je Turbine, Motorströme mit Messdatum.
Offene Punkte nachverfolgtNachbestellungen und Angebote sind im Bericht aufgeführt und werden bis zum Abschluss nachverfolgt.
Werkzeuge aus eigener Entwicklung

Messgestützte Einstellung für längere Standzeiten.

Für unsere Einsätze nutzen wir eigene Berechnungs- und Dokumentationswerkzeuge. Einstellungen werden damit begründet, protokolliert und beim nächsten Einsatz reproduzierbar – für weniger Verschleiß und eine gleichbleibende Strahlqualität.

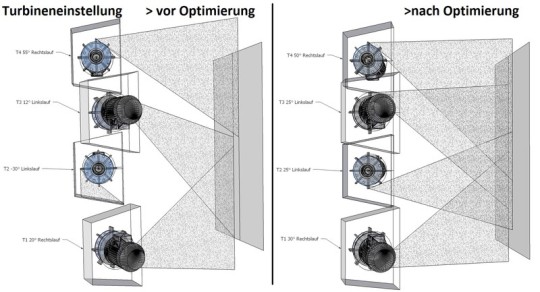

Turbinen-Einstellhilfe & Strahlschema

Wo trifft der Strahl das Werkstück, wo die Kammerwand? Aus Einbaulage, Drehrichtung und Einstellwert wird das Strahlbild jeder Turbine ermittelt – vor und nach der Einstellung.

  • Strahlverteilung nach Fachliteratur (I. Horowitz, Schleuderradtechnik), Fächerbreite nach eigenen Beobachtungen an Kundenanlagen
  • Wandtreffer werden sichtbar, bevor die Auskleidung durch ist
  • Abgleich mit der Skala am Gerät, alter und neuer Wert im Bericht
  • Motorströme als Kontrolle der Strahlleistung
Demo-Daten – nur zur Veranschaulichung

Magnetsichter

Die Lage der Trennkante entscheidet, ob Strahlmittel im Kreislauf bleibt oder mit dem Sand ausgetragen wird. Sand löst sich früh von der Trommel, Strahlmittel haftet bis zum Ende des Magnetbereichs – die Trennkante muss dazwischen liegen.

  • Bestandsaufnahme mit Fotos je Bereich
  • Trommel, Zulauf, Magnetbereich und Trennkante vermessen
  • Wurfbahnen von Sand und Strahlmittel gegen die Kante prüfen
  • Ausgangszustand, Vorschlag, Probelauf – nebeneinander
Demo-Daten – nur zur Veranschaulichung

Siebanalyse Strahlmittel

Strahlmittel verschleißt im Betrieb: Das Korn wird kleiner, der Feinanteil steigt. Strahlleistung und Oberflächenqualität sinken, der Verschleiß an der Anlage nimmt zu. Die Siebanalyse zeigt die Zusammensetzung des Betriebsgemischs und den richtigen Zeitpunkt zum Nachdosieren.

  • Probe aus dem Kreislauf, gesiebt und je Siebstufe gewogen
  • Kornverteilung gegen die Sollkurve für Ihr Strahlmittel
  • Grob-, Mittel- und Feinanteil auf einen Blick
  • Verlauf über alle Proben – in der Akte Ihrer Anlage
Demo-Daten – nur zur Veranschaulichung

Strömungsmessung Entstaubung

Ist die Luftgeschwindigkeit zu gering, setzt sich Strahlmittel in der Leitung ab; ist sie zu hoch, steigen Rohrverschleiß und Druckverlust. Jede Leitung der Entstaubung wird mit dem Staudruckrohr nach festgelegtem Ablauf gemessen.

  • Geschwindigkeit je Leitung gegen den Sollbereich des Abschnitts
  • Aus Geschwindigkeit und Rohrquerschnitt: der Volumenstrom
  • Tatsächliche Filterleistung gegen die Auslegung
  • Prüfbericht mit Messpunkten und Ergebnis
Messpunkte in den LeitungenDemo-Daten – nur zur Veranschaulichung

Aufmaß & Fertigung

Für ältere Anlagen sind Ersatzteile oft nicht mehr lieferbar. Vorhandene Bauteile werden aufgemessen – durch uns oder durch Ihr Team nach unserer Anleitung. Daraus entsteht die Fertigungszeichnung für eine kurzfristige Nachfertigung.

  • Aufmaß vor Ort – durch uns oder durch Sie
  • Fertigungszeichnung für Nachbau oder Anpassung
  • Geteilte Ausführung, wenn der Einbau es verlangt
  • Das Teil landet in der Anlagenakte – fürs nächste Mal
Aus dem Aufmaßblatt gebaut
Aufnahme vor Ort → ZeichnungDemo-Daten – nur zur Veranschaulichung

Alle Darstellungen sind schematisch, Werte und Maße frei erfunden. Unsere Werkzeuge entwickeln wir ausschließlich für den eigenen Serviceeinsatz – sie sind kein Verkaufsprodukt.

Ersatzteile & Kundenlager

Ersatz- und Verschleißteile –
passend zu Ihrer Anlage.

Da der Aufbau Ihrer Anlage in der Anlagenakte erfasst ist, werden Ersatzteile anlagenbezogen ermittelt statt aus dem Katalog gewählt. Auf Wunsch übernehmen wir die Verwaltung Ihres Ersatzteillagers vor Ort.

Teile passend zur Anlage

Verschleiß- und Ersatzteile sind Ihrer Anlage zugeordnet. Die verbaute Ausführung ist bei jeder Bestellung eindeutig.

Ihr Lager im Blick

Ihr Ersatzteilbestand wird vor Ort aufgenommen und je Anlage geführt. Bei jedem Einsatz werden Entnahmen abgeglichen.

Entnahme melden – Nachlieferung folgt

Entnehmen Sie ein Teil für eine eigene Reparatur, genügt eine kurze Nachricht per E-Mail oder Telefon. Wir buchen aus und liefern nach.

Die Alternative zum Originalteil

Viele Verschleiß- und Ersatzteile müssen nicht vom Anlagenhersteller bezogen werden. Wir messen auf, erstellen Zeichnungen und lassen fertigen – oder beschaffen gleichwertige Teile, Filterpatronen und Verschleißschutz bei bewährten Zulieferern. Herstellerunabhängig und passend zu Ihrer Anlage.

  • Nach Aufmaß gefertigtSchnecken, Bleche, Auskleidungen, Rollen
  • TurbinenteileWurfschaufeln, Verteiler, Leithülsen, Verschleißstreifen
  • Filter & EntstaubungFilterpatronen, Abreinigung, Strömung geprüft
  • VerschleißschutzAuskleidungen nach Bedarf und Standzeit

Wie Ihr Lager am besten läuft – Kennzeichnung, Meldeweg, Mindestbestände –, stimmen wir mit Ihrer Instandhaltung ab.

Über uns

Erfahrung aus der Praxis
für Ihre Anlage.

Die Lampe Strahltechnik GmbH aus Damme betreut Schleuderradstrahlanlagen herstellerunabhängig – von der einzelnen Turbine bis zur kompletten Anlage. Ihr Ansprechpartner am Telefon ist derselbe, der auch den Einsatz an Ihrer Anlage durchführt.

HerstellerunabhängigService und Teile für alle gängigen Anlagen
HandwerksbetriebMitglied der Handwerkskammer Oldenburg
Damme, NiedersachsenEinsätze deutschlandweit
Persönlichein Ansprechpartner von Anfrage bis Bericht

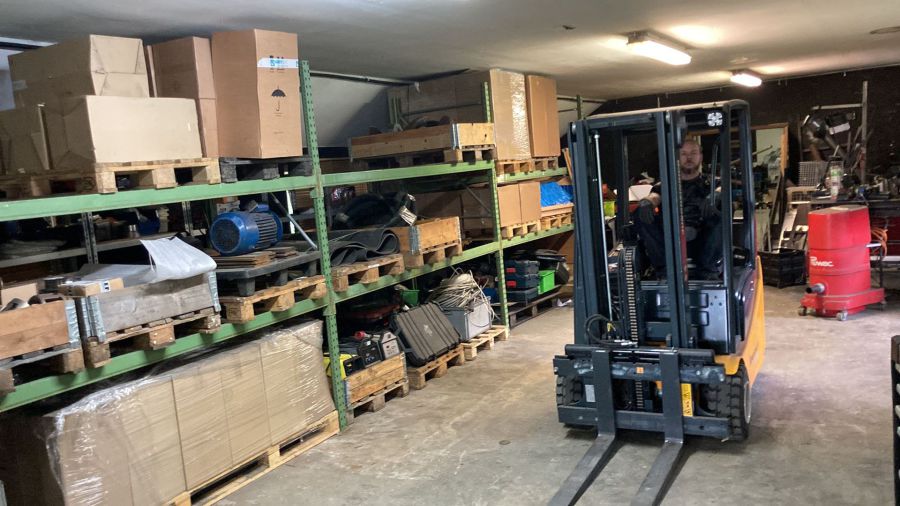

Ersatzteillager der Lampe Strahltechnik GmbH
Kontakt

Ihr Ansprechpartner für Service und Ersatzteile.

01578 763 27 11Mobil 05491 90 554 58Festnetz
info@strahlanlagen-service.deGern mit Fotos und Typenschild der Anlage
Lampe Strahltechnik GmbHAm Pickerweg 2 · 49401 Damme

Anfrage schicken

Sie erhalten in der Regel am selben oder nächsten Werktag eine Rückmeldung.
